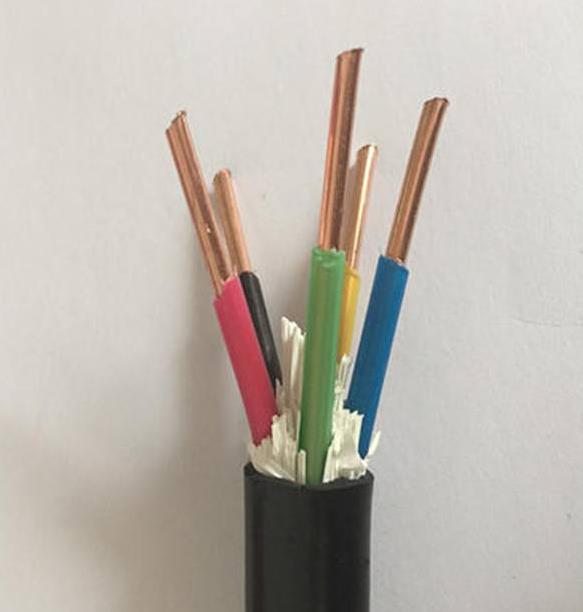

  • 商品名称:ZR-VVFB扁平电缆
  • 添加时间:2023-11-17 09:49:02
  •
  • 电 话:0550-7311277
    邮 箱:1045779281@qq.com
介绍:
适用范围

扁电缆适用于野外线路、电器仪表、电子设备及自动化装置的电力、化工、冶金、港口、货场、矿山等行业挂缆、拖缆、安装使用。产品特别柔软、易于折叠移动、平稳不扭、且具有阻燃、耐高温、酸碱腐蚀、耐老化、抗耐高脉冲起动电流之特性。

产品使用特性

1、交流额定电压U0/U:6/10kV和0.6/1kV。

2、导体线芯zui高工作温度:丁腈扁平:-40℃~105℃和-40℃~135℃;硅橡胶扁平:-60℃~200℃。

3、电缆经50000次弯曲:线芯不断裂。

4、弯曲半径:不小于电缆小边长度的10倍。


型号规格

1、字母对应含义。
   ZR-阻燃型电缆  Y-移动型   T-铜芯(省略) V-聚氯乙烯绝缘  G-硅橡胶

F-氟塑料  VF-丁腈复合物护套  C-重型
2、型号名称及用途见表1。

表1

型号 名称
VVFB多股细铜丝绞合PVC绝缘,丁腈复合物护套扁平软电缆
ZR-VVFB

多股细铜丝绞合阻燃PVC绝缘,丁腈复合物护套扁平软电缆。

ZR105-VVFB多股细铜丝绞合阻燃105℃PVC绝缘,丁腈复合物护套扁平软电缆
YGCB多股细铜丝绞合重型硅橡胶绝缘和护套扁平软电缆
YGCVFB多股细铜丝绞合重型硅橡胶绝缘,丁腈PVC护套扁平软电缆
YGCFB多股细铜丝绞合氟塑料绝缘,重型硅橡胶护套扁平软电缆



产品技术指标

1、导电线芯20℃直流电阻zui大值

截面mm21.52.54610162535507095
电阻Ω/km13.37.984.953.301.911.210.780.550.380.270.20


2、各截面导电线芯105℃直流电阻zui大值

截面mm21.52.546-1016-7095-150180
电阻Ω/km10987654


3、不同环境温度载流量校正系数

-20℃-15℃-10℃-5℃0℃5℃10℃15℃
1.451.401.351.301.251.201.151.10
20℃25℃30℃35℃40℃45℃50℃55℃
1.051.00.940.8850.8150.7450.6660.577

4、成品电缆耐压试验:按IEC60502标准分款执行,额定电压0.6/1kV及以下,经交流50Hz、2kV试验5min不击穿;额定电压6kV,经直流25kV浸水20℃试验1h不击穿。

5、绝缘及护套zui小抗拉强度:10N/mm2、zui小断裂伸长率:150%、-40℃低温zui小伸长率:20%。
