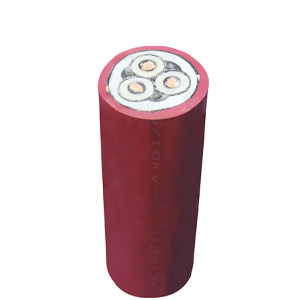

- 商品名称：3.6/6kV•及以下煤矿用移动阻燃屏蔽软电缆
- 添加时间：2022-02-26 10:30:48
- 电 话：0550-7311277
邮 箱：1045779281@qq.com
介绍：
| 3.6/6KV屏蔽型橡套软电缆（MT818.7-1999） | ||
| 用途：本产品为矿用橡套软电缆系列产品之一，适用于额定电压J地面移动式矿山机械设备作电源连接线 | ||
| 使用条件：电缆导体的长期允许工作温度为90℃ | ||
| 电缆规格、M称 | ||
型号 | M称 | 主要用途 |
MYP-3.6/6 | 矿用移动屏蔽套软电缆 | 额定电压为3.6/6KV移动式地面矿同机械电源的连接,环境温度下限为-20℃ |
MYPT-3.6/6 | 矿用移动金属屏蔽套软电缆 | |
MYPD-3.6/6 | 矿用移动屏蔽套软电缆 | 额定电压为3.6/6KV移动式地面矿同机械电源的连接,环境温度下限为-40℃ |
MYPTD-3.6/6 | 矿用移动金属屏蔽套软电缆 | |
| 电缆规格、尺寸 | |||||||
芯数×导体标称截面（mm2） | 护套标称厚度(mm) | UYP-3.6/6、UYPD-3.6/6型电缆外径（mm） | |||||
动力线芯绝缘 | |||||||
动力线芯 | 地线芯 | 标称厚度(mm) | 小值 | 大值 | |||
3×16 | 1×16 | 4 | 5.5 | 51.3 | 57.3 | ||
3×25 | 1×16 | 4 | 5.5 | 53.9 | 59.9 | ||
3×35 | 1×16 | 4 | 5.5 | 57 | 63 | ||
3×50 | 1×25 | 4 | 5.5 | 60.8 | 66.8 | ||
芯数×导体标称截面（mm2） | 护套标称厚度(mm) | UYP-3.6/6、UYPD-3.6/6型电缆外径（mm） | |||||
动力线芯J | |||||||
动力线芯 | 地线芯 | 缘标称厚度(mm) | 小值 | 大值 | |||
3×16 | 1×16/3 | 4 | 5.5 | 51.8 | 57.8 | ||
3×25 | 1×16/3 | 4 | 5.5 | 54.8 | 60.8 | ||
3×35 | 1×16/3 | 4 | 5.5 | 58.3 | 64.3 | ||
3×50 | 1×25/3 | 4 | 5.5 | 61.4 | 67.7 | ||
| 技术性能 | |||
| 1、电缆的动力线芯绝缘电阻值 | |||
动力线芯标称截面（mm2） | 20℃时绝缘电阻小值（MΩ·km） | ||
16 | 750 | ||
25 | 650 | ||
35 | 550 | ||
50 | 500 | ||
| 2、绝缘采用乙丙橡胶为基料的绝缘胶料，抗张强度不小于6.5MPa。 | |||
| 3、电费的其它电气性能和绝缘及护套力学性能按GB3048、GB2951规定。 |
