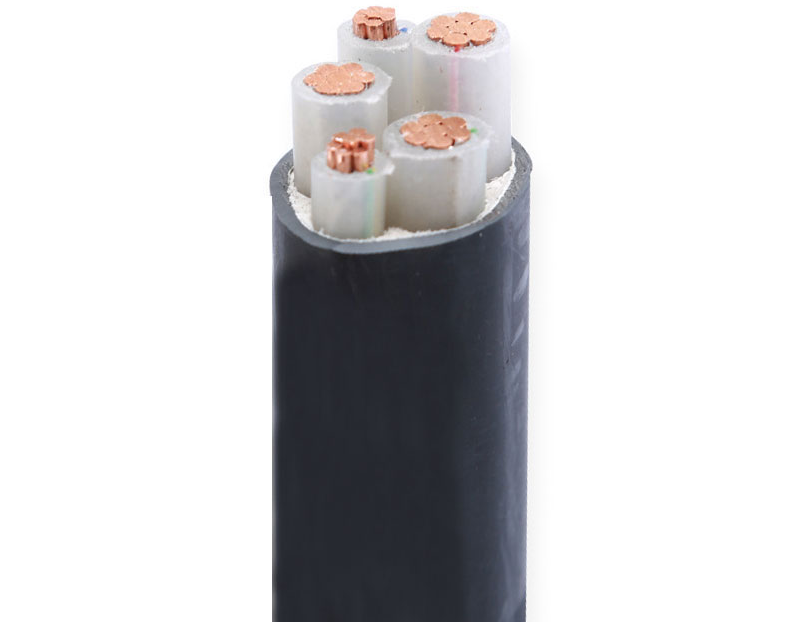

WDZ-YJY33 WDZ-YJY43低烟无卤电缆
W用途描述
WDZ-YJY33 WDZ-YJY43低烟无卤电缆不仅具有优异的电气性能、机械性能、耐热老化性能、耐环境应力和耐化学腐蚀的能力,而 且具有结构简单,使用方便,不受敷设落差的限制,长期工作温度高(90度), 传输容量大等优点,交联聚乙烯绝缘电力电 缆产品有阻燃、非阻燃全系列交联聚乙烯绝缘电力电缆。
执行标准
WDZ-YJY33 WDZ-YJY43低烟无卤电缆性能符合******标准GB/T12706.1-2008等效采用IEC60502-2004,阻燃性符合******标 准GB/T19666-2005。
适用范围
★ 系统:WDZ-YJY33 WDZ-YJY43低烟无卤电缆适用于交流50Hz,额定电压0.6/1KV的线路中(系统***高电压1.2KV)电力线路中传输电能。
★ 场合:敷设在治金、电力、建筑等行业的室内、电缆沟、管道、直埋且不能承受机械外力固定用途场合。
使用特性
★ 额定电压:工频交流额定电压为0.6/1KV,使用交流系统***高电压应不超过1.2KV。
★ 工作温度:电缆导体长期允许***高工作温度为90℃。短路时,电缆导体的***高温度为250℃,持续时间不超过5s。
★ 环境温度:电缆运行***低环境温度-10℃。
★ 敷设温度:安装敷设时,温度应不低于0℃。
★ 弯曲半径:推荐***小弯曲,单芯电缆弯曲半径不超过20D,多芯电缆弯曲半径不超过15D。
型号及名称
型号 | 名称 | 使用场合 | |
铜芯 | 铝芯 | ||
YJV | YJLV | 交联聚乙烯绝缘聚氯乙烯护套(阻燃)电力电缆 | 敷设在室内外隧道、电缆沟、也可埋在松散的土壤中,可经受一定的敷设牵引,但不能承受机械外力作用的场合,单芯电缆不允许敷设在磁性管道中 |
WDZ-YJY | WDZ-YJLY | 交联聚乙烯绝缘低烟无卤护套电力电缆 | |
YJV22 | YJLV22 | 交联聚乙烯绝缘钢带铠装聚氯乙烯护套(阻燃)电力电缆 | 敷设在室外,也用于埋地敷设,能受机械外力作用,但不能承受大的拉力 |
YJV62 | YJLV62 | 交联聚乙烯绝缘非磁性金属带铠装聚氯乙烯护套(阻燃)电力电缆 | |
WDZ-YJY23 | WDZ-YJLY23 | 交联聚乙烯绝缘钢带铠装低烟无卤护套电力电缆 | |
YJV32 | YJLV32 | 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套( 阻燃)电力电缆 | 敷设在竖井水中或高落差地区,能承受机械外力作用和相当的拉力 |
YJV72 | YJLV72 | 交联聚乙烯绝缘非磁性金属丝铠装聚氯乙烯护套(阻燃)电力电缆 | |
WDZ-YJY33 | WDZ-YJLY33 | 交联聚乙烯绝缘细钢丝铠装低烟无卤护套电力电缆 | |
YJV42 | YJLV42 | 交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套(阻燃)电力电缆 | 敷设在竖井,海底或高落差地区,电缆能承受较大的正压力和拉力的作用 |
WDZ-YJY43 | WDZ-YJLY43 | 交联聚乙烯绝缘粗钢丝铠装低烟无卤护套电力电缆 |
