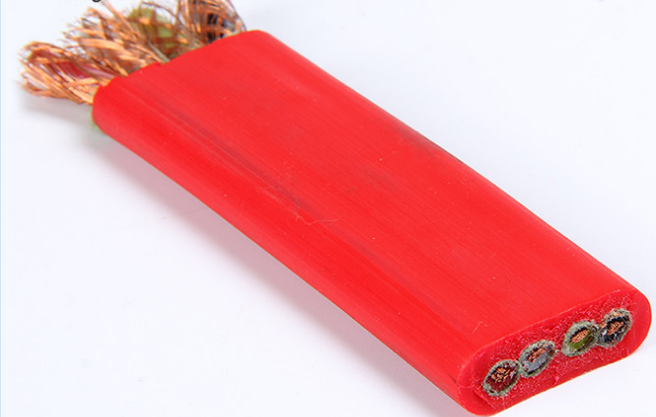

一.扁电缆YKVFBG-4*35特点及用途
扁电缆YKVFBG-4*35适用于交流额定电压450/750V及以下移动设备机上电器仪表连接线或信号传输,扁电缆两边加钢丝承拉,可根据用户需要在电缆设计中加入光纤作为通信之用,电缆具有阻燃耐热、耐寒、防油、耐腐蚀、柔软、耐磨、抗拉等特性,电缆广泛用于冶金、电力、石油化工、矿山、船舶工业、港口及移动设备制造等行业。
二、扁电缆YKVFBG-4*35执行标准:企业标准.阻燃性能试验执行GB12666.5-90规定
三、扁电缆YKVFBG-4*35使用特能
1、交流额定电压:U0/U 0.45/0.75KV;高工作温度:105℃;低环境温度:固定敷设-40℃;
2、电缆安装敷设温度应不低于-25℃。
四、扁电缆YKVFBG-4*35主要技术指标
1、成品电缆导体(R类)直流电阻符合GB3956规定;
2、20℃时绝缘电阻不小于50MΩ/KM;
3、成品电缆经受交流50HZ 2.5KV/5min电压试验不击穿。
五、基本电缆规格及结构参数
型 号 | 名 称 | 规 格 |
YKVFBG | 移动设备卷筒用控制扁电缆 | 14×1.0+2×1.0P+2×4——37×1.0+2×1.0P+2×4 |
14×1.5+2×1.5P+2×4——37×2.5+2×1.5P+2×4 | ||
14×2.5+2×2.5P+2×4——37×2.5+2×2.5P+2×4 | ||
YKVFBPG | 移动设备卷筒用0.45/0.75KV | 19×1.0+2×1.0P+6FO+2×4——24×1.0+2×1.0P+6FO+2×4 |
19×1.5+2×1.5P+6FO+2×4——24×1.5+2×1.5P+6FO+2×4 | ||
19×2.5+2×2.5P+6FO+2×4——24×2.5+2×2.5P+6FO+2×4 |
