规 格 型 号

WDZN-YJY32-2*1.5

WDZN-YJY32-20*1.5

WDZN-YJY32-2*1.5

单芯铜导体

结构

2*1/1.38 mm

20*1/1.38 mm

近似外径

1.38±1 mm

1.38±1 mm

云母绕包耐火层

标准厚度

0.25 mm

0.25 mm

外径

1.88 mm

1.88 mm

PE绝缘

标准厚度

0.7 mm

0.7 mm

外径

3.3 mm

3.3 mm

成缆

芯数

2

20

近似外径

6.6 mm

17 mm

PVC内衬

厚度

1.0 mm

1.2 mm

近似外径

8.6 mm

19.5

镀锌钢丝缠绕铠装

单丝直径

0.2 mm

0.25 mm

近似外径

9.0 mm

20 mm

聚烯烬护套

厚度

1.2

1.7 mm

近似外径

11.5

23.5 mm

电气性能（20℃）

导体电阻

≤12.1Ω/KM

绝缘电阻

≥50MΩ/KM

耐压试验

AC3000V/5min

备注：

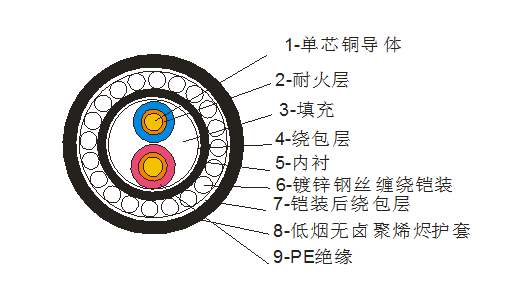

1.电缆结构如右侧所示，成品电缆外径为近似值. .                                                                                                                             2.护套颜色：黑色，并在其表面每米标识：制造厂商名称、型号、规格、电压等级、长度（m) 。
