- 商品名称：YJV高压电缆
- 添加时间：2023-07-11 08:41:51
- 电 话：0550-7311277
邮 箱：1045779281@qq.com
介绍：

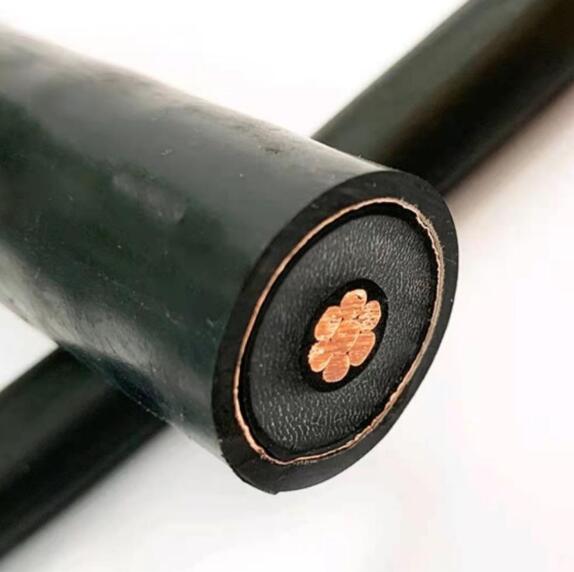

YJV高压电缆
使用特性
· 工频额定电压U0/U为6kv/10kv～26/35kv。
· 电缆导体的***高允许工作温度：90℃。
· 短路时（***长时间不超过5s）电缆导体的***高温度不超过2500C。
· 电缆敷设时环境温度应不低于00C。
· 电缆弯曲半径：三芯电缆不小于电缆外径15倍；单芯电缆不小于电缆外径20倍。
电缆额定电压的选择
· 电缆的额定电压应适合于电缆系统的运行状况，用U0/U（Um）kv表示。
U0－电缆设计用的导体对地或金属屏蔽之间的额定工频电压；
U－电缆设计用的导体间的额定工频电压；
Um－设备可承受的“***高系统电压”的***大值。
产品参数：
| 导体标称截面 | 绝缘 厚度 | 护套 厚度 | 电缆近似外径 | 电缆近似重量 | 20℃ 导体 | 电缆载流量 | 短路电流 | |||
| 直流 电阻 | 在空 气中 | 直埋土壤中 | 导 体 | 屏蔽层 | ||||||
| 铜带 | 铜丝 | |||||||||
| mm 2 | mm | mm | mm | kg/km | Ω/km | A | A | KA | KA | KA |
| 3×25 | 3.4 | 2.4 | 48 | 3190 | 0.727 | 120 | 125 | 3.69 | 2.958 | - |
| 3×35 | 3.4 | 2.5 | 50 | 3731 | 0.524 | 140 | 155 | 5.15 | 2.958 | - |
| 3×50 | 3.4 | 2.6 | 53 | 4396 | 0.387 | 165 | 180 | 7.31 | 2.958 | - |
| 3×70 | 3.4 | 2.7 | 57 | 5198 | 0.268 | 210 | 220 | 10.2 | 2.958 | - |
| 3×95 | 3.4 | 2.9 | 62 | 6350 | 0.193 | 355 | 265 | 13.8 | 2.958 | - |
| 3×120 | 3.4 | 3 | 65 | 7257 | 0.153 | 290 | 300 | 17.4 | 2.958 | - |
| 3×150 | 3.4 | 3.1 | 69 | 8383 | 0.124 | 330 | 340 | 21.7 | 2.958 | - |
| 3×185 | 3.4 | 3.2 | 72 | 9741 | 0.0991 | 375 | 380 | 26.7 | 2.958 | - |
| 3×240 | 3.4 | 3.3 | 78 | 11854 | 0.0754 | 435 | 435 | 34.6 | 3.301 | - |
| 3×300 | 3.4 | 3.4 | 84 | 14861 | 0.0601 | 495 | 485 | 43.1 | 3.301 | - |
