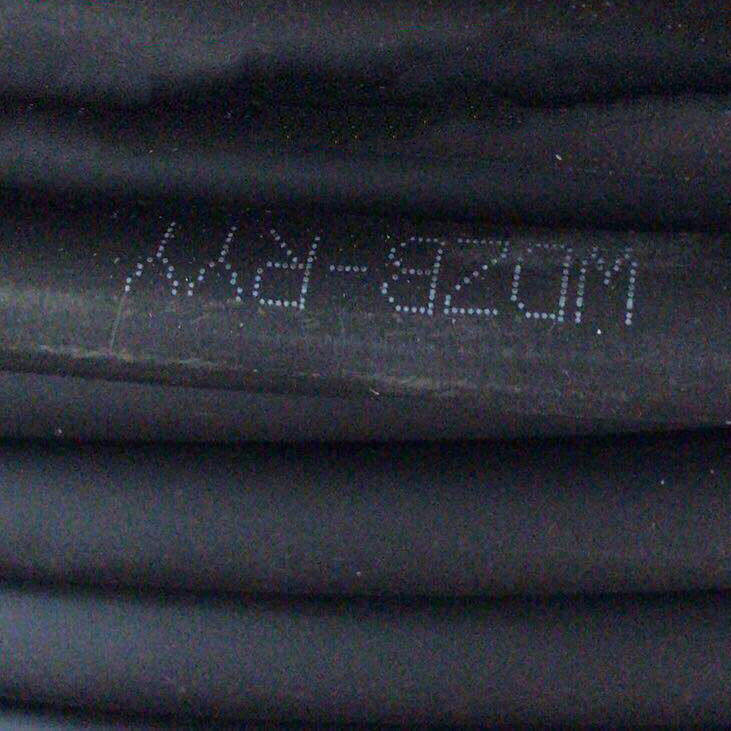

- 商品名称：WDZB-RYY
- 添加时间：2023-06-30 09:43:31
- 电 话：0550-7311277
邮 箱：1045779281@qq.com
WDZB-RYY产品应用
本产品适用于弱电设备控制，通信信号的传输以及广播和弱电设备供电用线等。
WDZB-RYY使用特性
1. 电缆长期允许工作温度应不超过 90℃
2. 电缆敷设温度应不低于 0℃
3. 护套采用无卤低烟阻燃聚烯烃材料，抗老化，耐磨损，防化学腐蚀，低烟，无卤，无毒，阻燃等特性
4. 允许弯曲半径：电缆外径 D 小于 16mm 时应不小于 4D，电缆外径 D 为 16mm 及以上时应不小于 6D
5.100m/200m/300m 每卷或定制长度
WDZB-RYY型 铜芯聚烯烃绝缘低烟无卤阻燃护套软电线 | |||||||
芯线×标截面(mm2) | 导体结构(NO./mm) | 绝缘厚度规定值(mm) | 护套厚度规定值(mm) | 平均外径(mm) | 20℃时导体电阻***值(Ω/KM) | ||
下限 | 上限 | 铜芯 | 镀锡铜芯 | ||||
2×0.5 | 16/0.20 | 0.50 | 0.60 | 4.6 | 2×0.50 | 16/0.20 | 0.50 |
2×0.75 | 24/0.20 | 0.50 | 0.60 | 4.9 3.2×5.2 | 6.3 3.8×6.3 | 26.0 | 26.7 |
3×0.5 | 16/0.20 | 0.50 | 0.60 | 4.90 | 6.30 | 39.0 | 40.1 |
3×0.75 | 24/0.20 | 0.50 | 0.60 | 5.20 | 6.70 | 26.0 | 26.7 |
2×1.0 | 32/0.20 | 0.60 | 0.80 | 5.9 3.9×6.2 | 7.5 4.7×7.5 | 19.2 | 20.0 |
2×1.5 | 30/0.25 | 0.70 | 0.80 | 6.80 | 8.60 | 13.3 | 13.7 |
2×2.5 | 50/0.25 | 0.80 | 1.00 | 8.40 | 10.60 | 7.98 | 8.21 |
3×1.0 | 32/0.20 | 0.60 | 0.8 | 6.3 | 8.0 | 19.2 | 20.0 |
3×1.5 | 30/0.25 | 0.70 | 0.9 | 7.4 | 9.4 | 13.3 | 13.7 |
3×2.5 | 50/0.25 | 0.80 | 1.1 | 9.2 | 11.4 | 7.98 | 8.21 |
4×0.75 | 24/0.20 | 0.60 | 0.8 | 6.6 | 8.3 | 26.0 | 26.7 |
4×1.0 | 32/0.20 | 0.60 | 0.9 | 7.1 | 9.0 | 19.2 | 20.0 |
4×1.5 | 30/0.25 | 0.70 | 1.0 | 8.4 | 10.5 | 13.3 | 13.7 |
4×2.5 | 50/0.25 | 0.80 | 1.1 | 10.1 | 12.5 | 7.98 | 8.21 |
5×0.75 | 25/0.20 | 0.60 | 0.9 | 7.4 | 9.3 | 26.0 | 26.7 |
5×1.0 | 32/0.20 | 0.60 | 0.9 | 7.8 | 9.8 | 19.2 | 20.0 |
5×1.5 | 30/0.25 | 0.70 | 1.1 | 9.3 | 11.6 | 13.3 | 13.7 |
5×2.5 | 50/0.25 | 0.80 | 1.2 | 11.2 | 13.9 | 7.98 | 8.21 |
