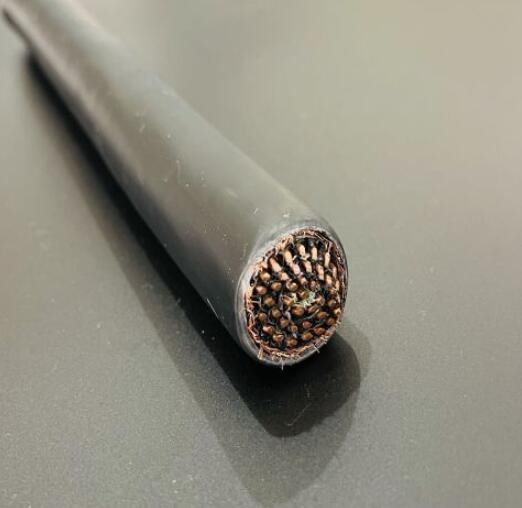

- 商品名称：ZR-YF46GRB高温扁电缆
- 添加时间：2023-04-23 08:43:05
- 电 话：0550-7311277
邮 箱：1045779281@qq.com
一、 生产执行标准： 采用企业标准
二、使用特性
1、额定电压：UO/U为0.6/1kV。
2、电缆允许工作温度范围：硅橡胶绝缘-60℃～+180℃；氟塑料绝缘-60℃～+200℃。
3、短路时（***长持续间不超过5S）电缆导体的***高温度不超过250℃。
4、电缆敷设温度应不低于-20℃。
5、缆***小弯曲半径为电缆小边长度的10倍。
三、电缆的型号名称
1、电缆型号名称如表1
型号 | 名 称 |
（ZR）-YGCB | 硅橡胶绝缘硅橡胶护套（阻燃）扁电力电缆 |
（ZR）-YF46GRB | 聚全氟乙丙烯绝缘硅橡胶护套（阻燃）扁电力电缆 |
四、规格及参考数据如下表规定：
（ZR）-YGCB （ZR）-YF46GRB | 4×1 | 0.6/1kv |
（ZR）-YGCB （ZR）-YF46GRB | 6×1 | 0.6/1kv |
（ZR）-YGCB （ZR）-YF46GRB | 8×1 | 0.6/1kv |
（ZR）-YGCB （ZR）-YF46GRB | 4×1.5 | 0.6/1kv |
（ZR）-YGCB （ZR）-YF46GRB | 6×1.5 | 0.6/1kv |
（ZR）-YGCB （ZR）-YF46GRB | 8×1.5 | 0.6/1kv |
（ZR）-YGCB （ZR）-YF46GRB | 4×2.5 | 0.6/1kv |
（ZR）-YGCB （ZR）-YF46GRB | 6×2.5 | 0.6/1kv |
（ZR）-YGCB （ZR）-YF46GRB | 8×2.5 | 0.6/1kv |
（ZR）-YGCB （ZR）-YF46GRB | 4×4 | 0.6/1kv |
（ZR）-YGCB （ZR）-YF46GRB | 6×4 | 0.6/1kv |
（ZR）-YGCB （ZR）-YF46GRB | 4×6 | 0.6/1kv |
（ZR）-YGCB （ZR）-YF46GRB | 6×6 | 0.6/1kv |
（ZR）-YGCB （ZR）-YF46GRB | 3×10 | 0.6/1kv |
（ZR）-YGCB （ZR）-YF46GRB | 6×10 | 0.6/1kv |
（ZR）-YGCB （ZR）-YF46GRB | 3×25 | 0.6/1kv |
（ZR）-YGCB （ZR）-YF46GRB | 6×25 | 0.6/1kv |
（ZR）-YGCB （ZR）-YF46GRB | 4×35 | 0.6/1kv |
（ZR）-YGCB （ZR）-YF46GRB | 3×50 | 0.6/1kv |
（ZR）-YGCB （ZR）-YF46GRB | 4×50 | 0.6/1kv |
（ZR）-YGCB （ZR）-YF46GRB | 3×70 | 0.6/1kv |
（ZR）-YGCB （ZR）-YF46GRB | 3×120 | 0.6/1kv |
（ZR）-YGCB （ZR）-YF46GRB | 3×150 | 0.6/1kv |
五、成品电缆线芯的绝缘电阻
成品电缆绝缘线芯的绝缘电阻，换算到电缆长度为1km和温度为20℃时，导电线芯截面在50mm2及以下的应不小于50MΩ， 70~185mm2的应不小于35 MΩ；多芯电缆的成品电压试验应经受交流50HZ，试验电压3500V、5min，绝缘无击穿。
